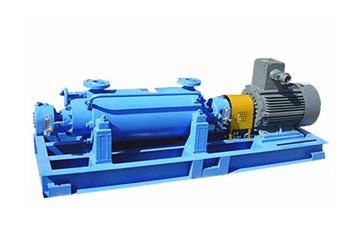

產品概述：多級離心油泵是在Y型油泵的基礎上消化吸收國外先進技術進行改進設計的，提高了泵的可靠性。主要用于石油精制、石油化工和化學工業及輸送不含固體顆粒的石油、液化石油氣和其他介質。其特點有： 軸承體部件全部采用先進的滑動軸承和軸向推力軸承。水力過流部件采用了高效節能泵的水力模型。為保持繼承性，該型油泵的結構形式，安裝尺寸，性能參數基本保持于Y型油泵相同。零、部件通用化程度高。根據使用條件的不同，主體部件選用Ⅱ、Ⅲ類材質，軸承體等部件增加鑄鋼，鑄鐵兩種材質，為寒冷地區、露天使用、船用等提供了選材方便。 軸承的冷卻全部采用水冷。
產品性能：
流量（Q）：6.25~155 m3/h
揚程（H）：70~603 m
工作溫度（T）：-20℃～+300℃
設計特點:
多級離心油泵為徑向剖分節段式結構,穿杠將吸入段、中段、吐出段連成一體。泵轉子由裝在軸上的葉輪、平衡盤（鼓）等零件組成。軸向力由平衡盤，平衡鼓和推力軸承平衡。
軸承：采用徑向滑動軸承，推力軸承采用向心推力球軸承，平衡殘余軸向力。
軸封：采用填料密封或機械密封，根據用戶需要而定。
傳動：泵通過聯軸器由原動機直接驅動，從原動機看泵為逆時針旋轉。
管路系統：冷卻水是根據介質溫度和使用要求，對軸封腔、軸承或支架等進行冷卻。水量每支管路建議為0.25~0.5m3/h，壓力為0.2~0.3MPa。密封沖洗是根據泵輸送介質、溫度及壓力等工作條件不同而不同的。密封液的壓力一般要高于密封腔的壓力0.07~0.1MPa。若輸送介質屬于易汽化的，則應高于汽化壓力0.175~0.2MPa。蒸汽管路是當輸送介質的溫度降低而析出晶體時配備的，其壓力為0.1MPa左右。
